力士乐比例伺服阀阀芯技术解析

力士乐比例伺服阀阀芯是比例伺服阀的重要元件，阀体借助阀芯的移动，可以对压力，流量和方向进行控制。不同的阀芯类型，可以满足不同的应用场合对控制对象和控制速度的不同需求。力士乐比例伺服阀阀芯的遮盖量和流量特性：阀芯和阀体在阀芯移动方向上的完全重叠的zui大长度和阀芯行程的比值，定义为阀芯遮盖量，根据遮盖量的正负，阀芯与阀通道窗口的配合方式可分为三种：零遮盖、正遮盖和负遮盖。主要的详细说明如下：
 特点：正遮盖--有调节死区可用于阀口开启时流量和速度调节可以起安全封闭功能。
     零遮盖--价格贵无调节死区，调节精度高，可用于伺服阀适用于对精度和灵敏度要求较高的压力和位置闭环控制。
     负遮盖--价格便宜，调节效率高，适用于再闭环系统中，不断的对压力进行控制调节。
 应用：正遮盖--E型阀芯：具有很好的减速制动性能，可用于双出杠液压缸，但中位时易发生压力波动。
     零遮盖--V型或C型阀芯：通常会用于仿真或者测试这类高动态响应要求的情况。
     负遮盖--W6型阀芯：A/B到T有0.5%公称通流截面大小节流通道，可的以阻止无负载时油缸的微小位移。

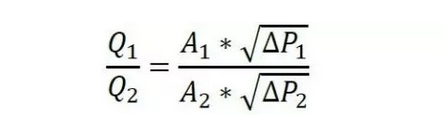

  力士乐比例伺服阀阀芯的选取：实际应用中，如果油缸面积比都不是1：1，使用通流面积相同的阀芯，就很产生压力过大的情况。例如，当油缸面积比为2：1时，根据流量Q与压差 ∆P和通流面积A的关系：
当Q_2=2Q_1，若通流截面相同A_1=A_2，可得：



也就是说，对于面积比为2：1的油缸，如果通流面积相同，压差增到到原来的4倍。若要防止压力过高，使压差平均，就需要改变通流面积。

因此，除了上面介绍的阀芯之外，根据节流口通流面积的不同，阀芯又可以分为E1、E2、W8、W9、V1等型号。例如E1型阀芯，它具有P -> A = 1 / 1和B -> T = 1 / 2的通流面积比，就可以很好的解决上面的问题。
