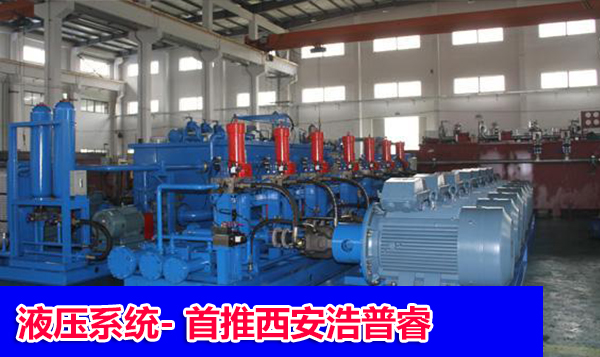

液压系统的优缺点及其结构

1、体积小和重量轻；

2、刚度大、精度高、响应快；

3、驱动力大，适合重载直接驱动；

4、调速范围宽，速度控制方式多样；

5、自润滑、自冷却和长寿命；

6、易于实现安全保护。

液压系统缺点

1、抗工作液污染能力差；

2、对温度变化敏感；

3、存在泄漏隐患；

4、制造难，成本高；

5、不适于远距离传输且需液压能源。

常见故障

压力损失

由于液体具有黏性，在管路中流动时又不可避免地存在着摩擦力，所以液体在流动过程中必然要损耗一部分能量。这部分能量损耗主要表现为压力损失。

压力损失有沿程损失和局部损失两种。沿程损失是当液体在直径不变的直管中流过一段距离时，因摩擦而产生的压力损失。局部损失是由于管路截面形状突然变化、液流方向改变或其他形式的液流阻力而引起的压力损失。总的压力损失等于沿程损失和局部损失之和。由于压力损失的必然存在，所以泵的额定压力要略大于系统工作时所需的最   大工作压力，一般可将系统工作所需的最 大工作压力乘以一个1.3~1.5的系数来估算。

流量损失

在液压系统中，各被压元件都有相对运动的表面，如液压缸内表面和活塞外表面，因为要有相对运动，所以它们之间都有一定的间隙。如果间隙的一边为高压油，另一边为低压油，则高压油就会经间隙流向低压区从而造成泄漏。同时，由于液压元件密封不完善，一部分油液也会向外部泄漏。这种泄漏造成的实际流量有所减少，这就是我们所说的流量损失。

流量损失影响运动速度，而泄漏又难以绝 对避免，所以在液压系统中泵的额定流量要略大于系统工作时所需的最  大流量。通常也可以用系统工作所需的最 大流量乘以一个1.1~1.3的系数来估算。

液压冲击

原因：执行元件换向及阀门关闭使流动的液体因惯性和某些液压元件反应动作不够灵敏而产生瞬时压力峰值，称液压冲击。其峰值可超过工作压力的几倍。

危害：引起振动，产生噪声；使继电器、顺序阀等压力元件产生错误动作，甚至造成某些元件、密封装置和管路损坏。

措施：找出冲击原因避免液流速度的急剧变化。延缓速度变化的时间，估算出压力峰值，采用相应措施。如将流动换向阀和电磁换向阀联用，可有效地防止液压冲击。

空穴现象

现象：如果液压系统中渗入空气，液体中的气泡随着液流运动到压力较高的区域时，气泡在较高压力作用下将迅速破裂，从而引起局部液压冲击，造成噪声和振动。另外，由于气泡破坏了液流的连续性，降低了油管的通油能力，造成流量和压力的波动，使液压元件承受冲击载荷，影响其使用寿命。

原因：液压油中总含有一定量的空气，通常可溶解于油中，也可以气泡的形式混合于油中。当压力低于空气分离压力时，溶解于油中的空气分离出来，形成气泡；当压力降至油液的饱和蒸气压力以下时，油液会沸腾而产生大量气泡。这些气泡混杂于油液中形成不连续状态，这种现象称为空穴现象。

部位：吸油口及吸油管中低于大气压处，易产生气穴；油液流经节流口等狭小缝隙处时，由于速度的增加，使压力下降，也会产生气穴。

危害：气泡随油液运动到高压区，在高压作用下迅速破裂，造成体积突然减小、周围高压油高速流过来补充，引起局部瞬间冲击，压力和温度急剧升高并产生强烈的噪声和振动。

措施：要正确设计液压泵的结构参数和泵的吸油管路，尽量避免油道狭窄和急弯，防止产生低压区；合理选用机件材料，增加机械强度、提高表面质量、提高抗腐蚀能力。

气蚀现象

原因：空穴伴随着气蚀发生，空穴中产生的气泡中的氧也会腐蚀金属元件的表面，我们把这种因发生空穴现象而造成的腐蚀叫气蚀。

部位：气蚀现象可能发生在油泵、管路以及其他具有节流装置的地方，特别是油泵装置，这种现象最为常见。气蚀现象是液压系统产生各种故障的原因之一，特别在高速、高压的液压设备中更应注意。

危害和措施与空穴现象的相同。

动力元件

动力元件的作用是将原动机的机械能转换成液体的压力能，指液压系统中的油泵，它向整个液压系统提供动力。液压泵的结构形式一般有齿轮泵、叶片泵、柱塞泵和螺杆泵。

执行元件

执行元件(如液压缸和液压马达)的作用是将液体的压力能转换为机械能，驱动负载作直线往复运动或回转运动。

控制元件

控制元件(即各种液压阀)在液压系统中控制和调节液体的压力、流量和方向。根据控制功能的不同，液压阀可分为压力控制阀、流量控制阀和方向控制阀。压力控制阀包括溢流阀(安全阀)、减压阀、顺序阀、压力继电器等；流量控制阀包括节流阀、调整阀、分流集流阀等；方向控制阀包括单向阀、液控单向阀、梭阀、换向阀等。根据控制方式不同，液压阀可分为开关式控制阀、定值控制阀和比例控制阀。

辅助元件

辅助元件包括油箱、滤油器、冷却器、加热器、蓄能器、油管及管接头、密封圈、快换接头、高压球阀、胶管总成、测压接头、压力表、油位计、油温计等。

液压油

液压油是液压系统中传递能量的工作介质，有各种矿物油、乳化液和合成型液压油等几大类。

系统结构

液压系统由信号控制和液压动力两部分组成，信号控制部分用于驱动液压动力部分中的控制阀动作。

液压动力部分采用回路图方式表示，以表明不同功能元件之间的相互关系。液压源含有液压泵、电动机和液压辅助元件；液压控制部分含有各种控制阀，用于控制工作油液的流量、压力和方向；执行部分含有液压缸或液压马达，其可按实际要求来选择。

在分析和设计实际任务时，一般采用方框图显示设备中实际运行状况。 空心箭头表示信号流，而实心箭头则表示能量流。

基本液压回路中的动作顺序—控制元件（二位四通换向阀）的换向和弹簧复位、执行元件（双作用液压缸）的伸出和回缩以及溢流阀的开启和关闭。 对于执行元件和控制元件，演示文稿都是基于相应回路图符号，这也为介绍回路图符号作了准备。

根据系统工作原理，您可对所有回路依次进行编号。如果第1个执行元件编号为0，则与其相关的控制元件标识符则为1。如果与执行元件伸出相对应的元件标识符为偶数，则与执行元件回缩相对应的元件标识符则为奇数。 不仅应对液压回路进行编号，也应对实际设备进行编号，以便发现系统故障。

DIN ISO1219-2标准定义了元件的编号组成，其包括下面四个部分：设备编号、回路编号、元件标识符和元件编号。如果整个系统仅有一种设备，则可省略设备编号。

实际中，另一种编号方式就是对液压系统中所有元件进行连续编号，此时，元件编号应该与元件列表中编号相一致。 这种方法特别适用于复杂液压控制系统，每个控制回路都与其系统编号相对应。
